Ascensori
L'impianto giusto per il vano che c'è
Elettrici, idraulici e panoramici. Nuove installazioni e sostituzioni in edifici abitati, con le misure che il vano permette e i tempi che il cantiere sopporta.
Il punto
In un edificio esistente comanda il vano: l'impianto si adatta a lui.
Un condominio degli anni Sessanta ha un vano stretto, una fossa bassa e una testata che non si può alzare. Un ospedale ha flussi, barelle e norme antincendio. Un centro commerciale ha migliaia di corse al giorno e una manutenzione che non può fermare il negozio.
Per questo non vendiamo un modello: misuriamo, calcoliamo la portata e la velocità che servono davvero, e scegliamo fra elettrico senza locale macchina, idraulico e panoramico in base a quello che il vano e l'edificio permettono.
La produzione è nostra, a Torino, dal 1973. Questo vuol dire che una cabina larga sette centimetri più del solito o una porta a tre ante telescopiche non sono un'eccezione a listino: sono un disegno in officina.
Cosa installiamo
Quattro impianti, un solo mestiere
-
01
Elettrico a fune, senza locale macchina
Argano gearless nella testata del vano, consumi bassi, corsa silenziosa. È lo standard per condomini e uffici con più di quattro fermate.
-
02
Idraulico
Pistone e centralina in un armadio a piano terra: nessun carico sulla struttura, ideale per edifici storici e per corse brevi con portate alte.
-
03
Panoramico
Struttura in acciaio e vetro, dentro o fuori l'edificio. La cabina diventa un affaccio, e il vano diventa architettura.
-
04
Sostituzione nel vano esistente
Smontaggio del vecchio impianto, nuove guide, nuova cabina e nuovo quadro nello stesso vano, con l'edificio abitato e il cantiere chiuso in tre settimane.
-
05
Ammodernamento
Quadro di manovra, porte automatiche, cabina o argano sostituiti uno alla volta, per adeguare l'impianto alle norme senza rifarlo da capo.
Come funziona
Cabina e contrappeso, lo stesso peso in due direzioni
In un ascensore elettrico l'argano non solleva la cabina: bilancia la differenza fra la cabina e il contrappeso. Per questo consuma poco e sale in silenzio.
- 01L'argano
Nella testata del vano, senza locale macchina. Motore gearless a magneti permanenti, controllato in frequenza.
- 02Le guide
Due per la cabina, due per il contrappeso, ancorate alle pareti del vano ogni due metri e mezzo.
- 03La cabina
Dimensioni sul vano, portata da 320 a 1.600 chilogrammi, porte automatiche a due o tre ante.
- 04Il contrappeso
Pesa quanto la cabina più metà del carico: l'argano muove solo la differenza.
- 05La fossa
Ammortizzatori e finecorsa. Nei vani bassi si lavora con fosse ridotte, autorizzate dall'organismo notificato.
Schema di principio. Le misure di vano, fossa e testata si verificano nel sopralluogo.
Le fasi
Dal sopralluogo al collaudo
-
01Sopralluogo e rilievo
Vano, fossa, testata, alimentazione e accessi misurati sul posto. Il preventivo arriva con il disegno di ingombro.
-
02Progetto esecutivo
Calcoli, disegni di officina e pratiche: la dichiarazione CE e, dove serve, la pratica per l'organismo notificato.
-
03
Produzione e installazione
Cabina, porte e quadro prodotti a Torino, montati dalla nostra squadra con cantiere chiuso e protetto.
-
04Collaudo e consegna
Prove di carico, verifica dell'organismo notificato, libretto d'impianto e formazione del custode.

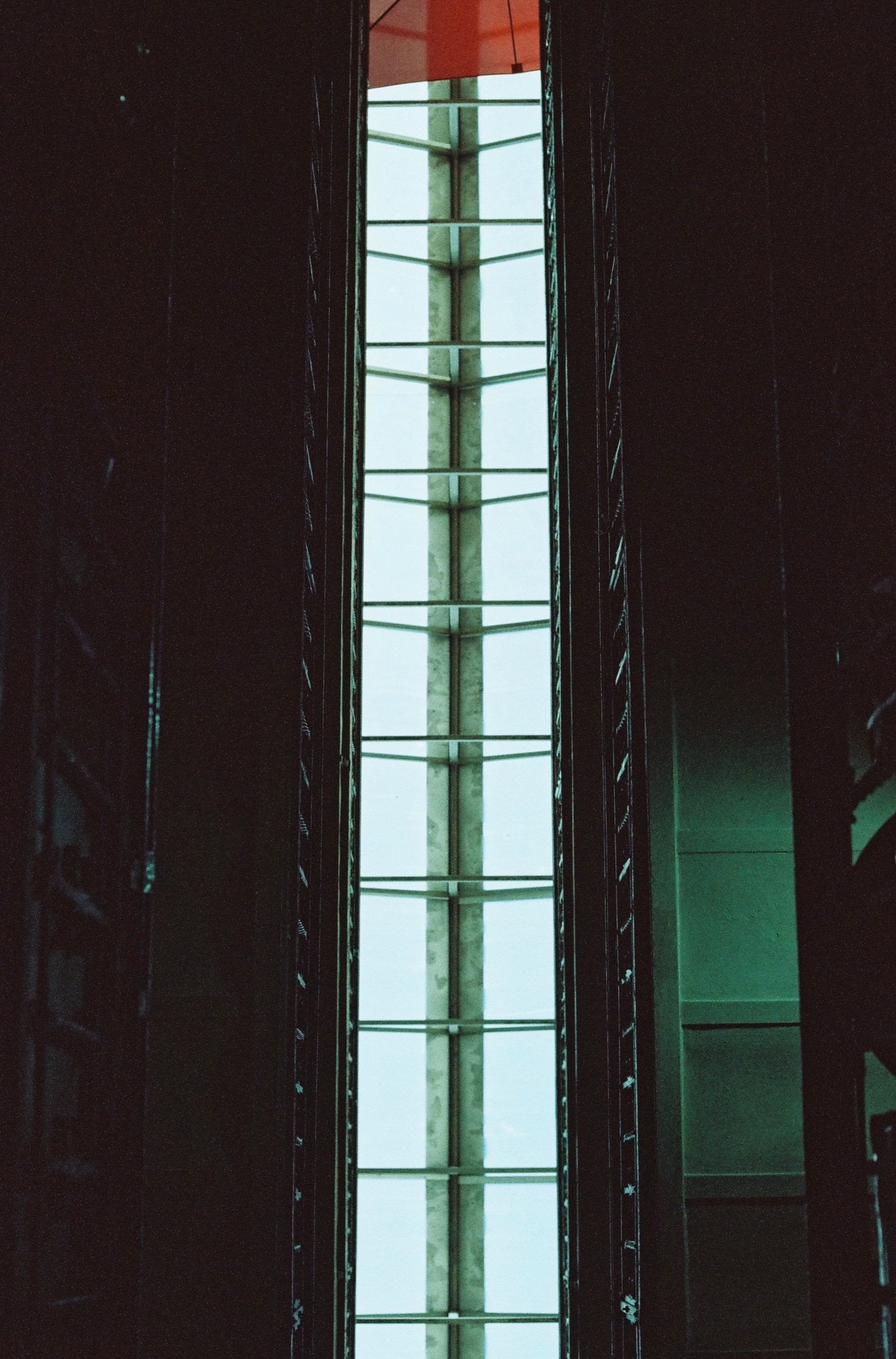

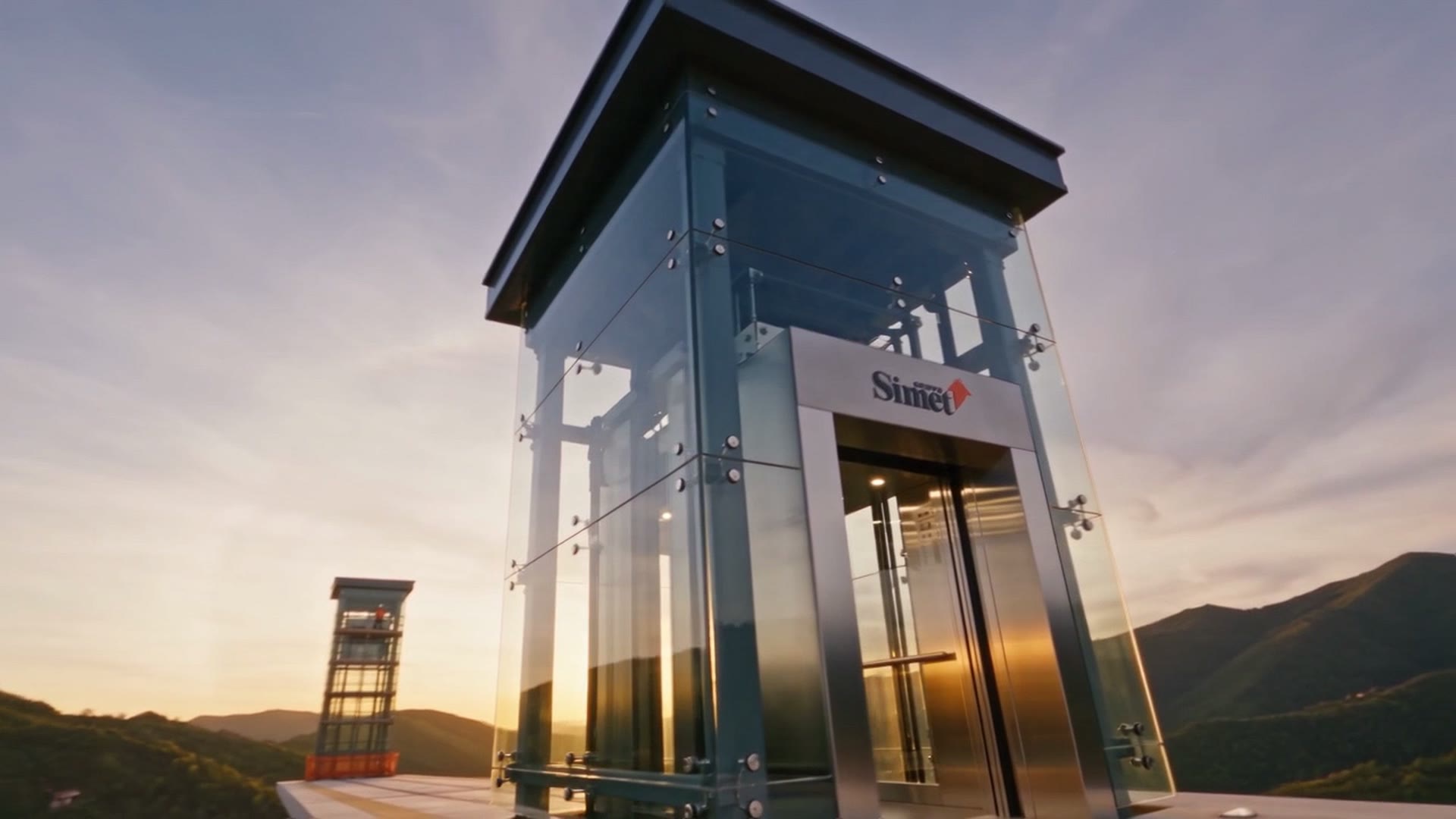

Panoramici
Quando il vano è il prospetto
Struttura in acciaio, tamponamento in vetro stratificato e cabina trasparente: l'impianto si vede da fuori e il paesaggio da dentro.
Tempi
Quanto dura un cantiere
| Intervento | Cantiere | Dal contratto alla consegna |
|---|---|---|
| Nuovo impianto elettrico, 5 fermate | 4 settimane | 14 settimane |
| Nuovo impianto idraulico, 3 fermate | 3 settimane | 12 settimane |
| Sostituzione nel vano esistente | 3 settimane | 10 settimane |
| Panoramico con struttura in acciaio e vetro | 6 settimane | 18 settimane |
| Ammodernamento del quadro e delle porte | 1 settimana | 6 settimane |
Tempi indicativi per un edificio in Piemonte o Toscana. La produzione della cabina è la parte che comanda: il preventivo porta la data.
Domande
Prima di scrivere
Si può mettere un ascensore dove non c'è mai stato?
Sì, quasi sempre. Nel vano scala se la tromba ha almeno un metro e quaranta di lato, altrimenti con una struttura esterna in acciaio addossata alla facciata. Il sopralluogo dice quale delle due, e la pratica edilizia la seguiamo noi.
Quanto costa?
Un nuovo impianto elettrico a cinque fermate parte da 38.000 euro, opere murarie escluse. La sostituzione nel vano esistente da 26.000. Un panoramico dipende dalla struttura, e il preventivo lo diciamo dopo il rilievo, non prima.
L'edificio resta abitato durante i lavori?
Sì. Il cantiere è chiuso e protetto, i rumori concentrati in fasce orarie concordate con l'amministratore, e la fase senza ascensore dura in media tre settimane.
Chi fa il collaudo?
Un organismo notificato indipendente, come prevede la Direttiva 2014/33/UE. Il nostro sistema qualità è approvato secondo l'Allegato XI, quindi l'esame finale dell'impianto lo facciamo noi sotto la sua sorveglianza.
Gli altri impianti
Cosa possiamo fare ancora
Il sopralluogo non costa niente
Un vano da misurare o un impianto da sostituire. Diteci dove.
